Pulveralterung bei PA6 im SLS-Prozess - ist es der kleine Bruder von PA12?
Wie Pulveralterung die Qualität im Laser-Sintering-Prozess beeinflusst und warum wir nachhaltigere Lösungen brauchen
Das Laser-Sintering (LS) ist eine der etabliertesten Technologien in der additiven Fertigung – besonders für funktionale Bauteile aus Kunststoff. Doch während die Auswahl an Materialien für das metallische Pendant-Verfahren stetig wächst, bleibt die Palette für polymerbasiertes LS überschaubar. Warum? Die Antwort liegt zum einen am erforderlichen Eigenschaftsprofil und zum anderen in der Pulveralterung – einem Phänomen, das nicht nur die Bauteilqualität beeinflusst, sondern auch die Wirtschaftlichkeit und Nachhaltigkeit des gesamten Prozesses.
In unserer Studie, veröffentlicht in Additive Manufacturing, haben wir uns intensiv mit der Alterung von Polyamid 6 (PA 6) im LS-Prozess beschäftigt. Warum PA 6? Weil besonders in Branchen wie der Automobilindustrie oder dem Maschinenbau, wo Materialeigenschaften wie Steifigkeit und Wärmebeständigkeit eine große Rolle spielen, der Einsatz von spritzgegossenem PA6 bereits bekannt und etabliert ist. Doch wie bei PA 12 zeigt sich: Wiederverwendetes Pulver ist nicht gleich neuem Pulver.
Was passiert mit dem Pulver – und warum ist das ein Problem?
Im LS-Prozess wird das Pulver über viele Stunden bei Temperaturen knapp unter dem Schmelzpunkt gehalten. Selbst unter Schutzgas (Stickstoff) führt diese thermische Belastung zu ungewollten chemischen und physikalischen Veränderungen:
-
- Agglomeration: Die Pulverpartikel verkleben zunehmend, was die Rieselfähigkeit verschlechtert und zu ungleichmäßigen Schichten führt.
- Viskositätsanstieg: Durch Nachkondensation verlängern sich die Polymerketten – die Schmelze wird zähflüssiger, was die Konsolidierung der Partikel erschwert.
- Kristallinitätsänderung: Die Pulverpartikel werden durch die lange Exposition bei hohen Temperaturen “getempert”, was zu einem Ansteig des kristallinen Anteils führt und somit den Energiebedarf für das Aufschmelzen erhöht.

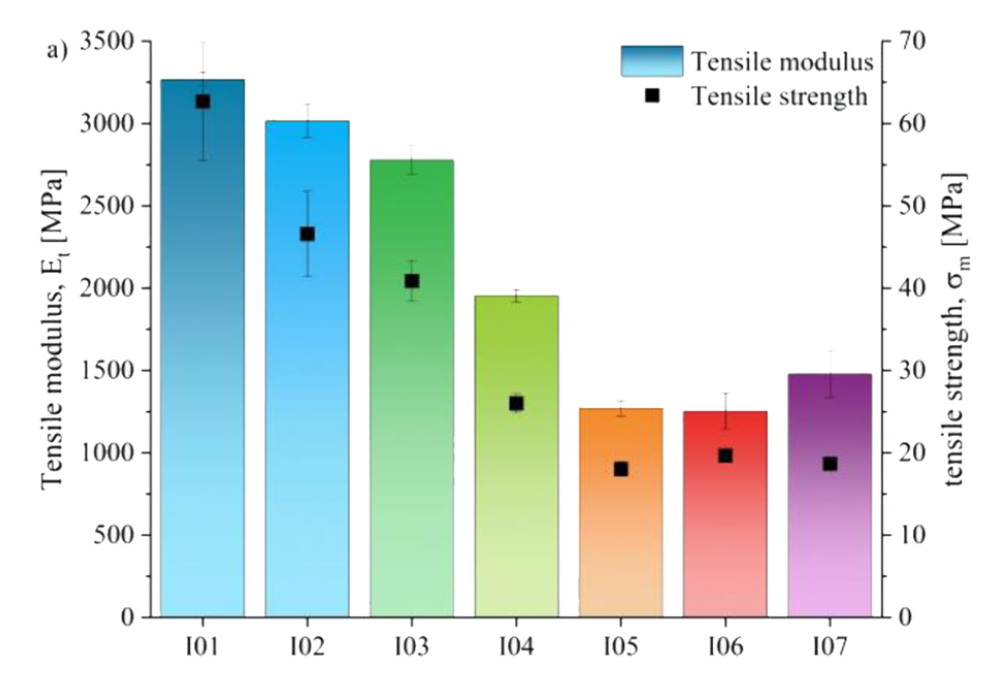

Folglich zeigen Bauteile aus gealtertem Pulver deutlich schlechtere mechanische Eigenschaften – in unseren Versuchen sank der E-Modul um bis zu 60 %, die Zugfestigkeit um 70 %. Gleichzeitig nehmen Geometriegenauigkeit und Oberflächenqualität ab: Statt glatter Flächen entsteht der typische „Orangenschalen-Effekt“ (orange peel), und die Bauteile schrumpfen oder verziehen sich.
Warum wird das Pulver nicht einfach aufgefrischt?
In der Praxis wird gealtertes Pulver mit Neuem gemischt („Refresh-Rate“ von 30–50 %). Doch das ist teuer, teilweise ungenau und wenig nachhaltig:
- Kosten: Bei Preisen von 80 €/kg für PA 6 (und mehr für Spezialpolymere) summiert sich der Verlust schnell – besonders bei großen Bauvolumina.
- Abfall: Bis zu 30 % des Pulvers landen im Müll, weil sie nicht mehr verarbeitbar sind.
- Ressourcenverschwendung: Mikroplastik und hohe Materialkosten stehen im Widerspruch zu den Zielen einer Kreislaufwirtschaft.
Die meisten LS-Anwender passen ihre Prozessparameter nicht dynamisch an, sondern arbeiten mit festen, gut erprobten Einstellungen – was die Alterungseffekte noch verstärkt.
Was muss sich ändern?
Unsere Ergebnisse zeigen: PA 6 altert ähnlich wie PA 12 – aber die Branche braucht dringend Lösungen, um den Prozess wirtschaftlicher und nachhaltiger zu gestalten. Drei Hebel sind entscheidend:
I) Intelligentes Pulvermanagement:
- Echtzeit-Überwachung der Pulvereigenschaften (z. B. über Rheologie oder MVR-Messungen) statt starrer Refresh-Raten.
- Dynamische Anpassung der Prozessparameter (Laserleistung, Schichtdicke, Temperaturführung) basierend auf dem Alterungszustand.
II) Recycling statt Wegwerfen:
- Thermomechanische Aufbereitung (z. B. durch vollständiges Aufschmelzen und Neumahlen) könnte die Molekularstruktur „zurücksetzen“ – ähnlich wie beim Spritzguss.
- Chemische Verfahren zur Viskositätsreduktion sind denkbar, aber noch nicht praxistauglich.
III) Neue Materialien und Prozessstrategien:
- Polymere mit geringerer Nachkondensationsneigung oder additiv stabilisierte Pulver könnten die Alterung verlangsamen.
- Alternative Verfahren zeigen, dass niedrigere Prozesstemperaturen die Alterung reduzieren – aber auch hier gibt es noch Herausforderungen.
Fazit: Nachhaltigkeit im LS ist kein Luxus, sondern eine Notwendigkeit
Die Pulveralterung ist kein neues Problem – aber sie wird oft als „unvermeidbar“ hingenommen. Dabei zeigt unsere Studie: Mit dem richtigen Verständnis der Materialien und Prozesse lassen sich Abfall und Kosten deutlich reduzieren. Die additive Fertigung hat das Potenzial, ressourcenschonender zu werden ohne signifikant den Aufwand für LS-Anwender zu erhöhen – aber nur, wenn wir die Kreislauffähigkeit der Materialien in den Fokus stellen.
Zum vollständigen Paper: DOI-Link: 10.1016/j.addma.2022.102987
Wie seht ihr das? Arbeitet ihr mit PA 6 oder anderen Polymeren im LS-Prozess? Welche Erfahrungen habt ihr mit Pulveralterung und Recycling gemacht? Lasst uns diskutieren – denn nur gemeinsam können wir die additive Fertigung wirklich nachhaltig gestalten!
